大型EDI超纯水设备工艺流程介绍

随着半导体、新能源、电子微电子等高端制造业对超纯水水质要求的不断提升，EDI（连续电除盐）超纯水设备已成为工业超纯水制备的主流选择。

EDI技术巧妙地将电渗析和离子交换技术相结合，利用两端电极高压使水中带电离子移动，并配合离子交换树脂及选择性树脂膜以加速离子移动去除，从而达到水纯化的目的。在整个除盐过程中，离子在电场作用下通过离子交换膜被清除，同时水分子在电场作用下产生氢离子和氢氧根离子，对离子交换树脂进行连续再生，使其保持最佳状态。与传统混床工艺相比，EDI无需酸碱再生即可连续制取超纯水，更加环保、高效。

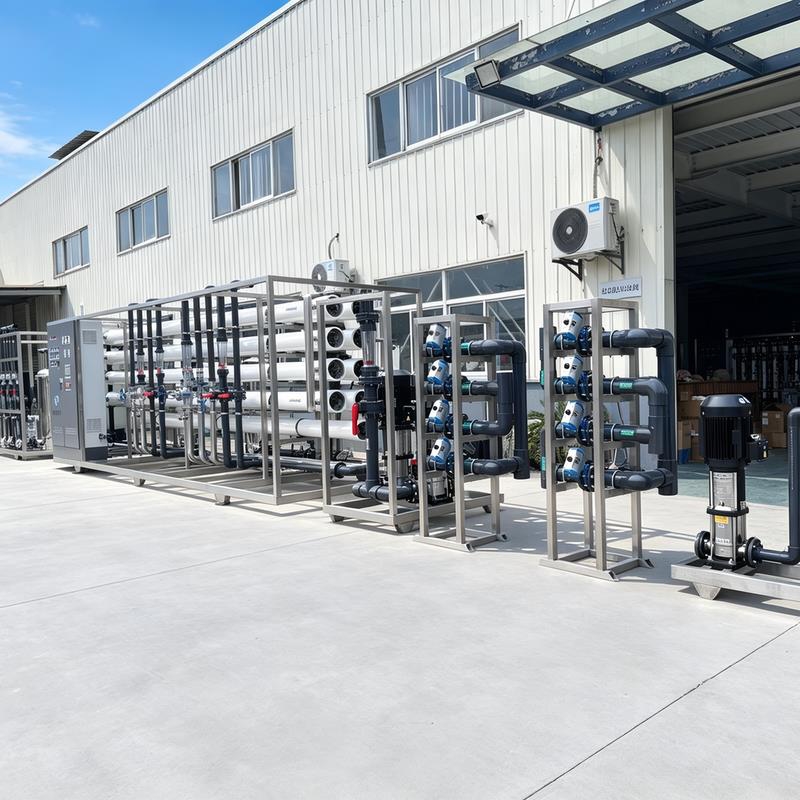

本文以一套完整的大型EDI超纯水设备为例，详细介绍其全工艺流程。
一、预处理系统：超纯水制备的水质基石
预处理是整个超纯水系统的第一道防线，目的是去除原水中的悬浮物、余氯、有机物及硬度离子，为后续反渗透（RO）膜提供优质进水，防止膜元件污染与结垢。本系统预处理由以下单元组成：
多介质过滤器：内部填充不同粒径的石英砂、无烟煤等滤料，通过物理截留去除原水中的悬浮物、泥沙、胶体等大颗粒杂质，降低出水浊度。
活性炭过滤器：利用活性炭的吸附性能，去除水中余氯、有机物、异色异味，保护后续RO膜免受氧化损伤。活性炭对余氯的吸附作用尤为关键，余氯是RO膜的主要“杀手”之一，若不有效去除，会加速膜元件的老化与损坏。
阻垢剂加药系统：向水中精准投加阻垢剂，分散水中的成垢离子、破坏晶体生长过程，防止钙镁离子在RO膜表面结垢沉积，保障膜元件长期稳定运行。
还原加药系统：投加还原剂（如亚硫酸氢钠），去除水中残余的氧化性物质（如活性炭过滤后可能残留的余氯），进一步保护RO膜免受氧化损伤。
保安过滤器：作为RO入口前的最后一道保护屏障，内置5μm精度滤芯，截留前段可能脱落的微小颗粒物，确保进入RO系统的水质洁净。
预处理系统的协同效应：上述五个单元通过物理截留、化学吸附与药剂投加的协同作用，将原水中的悬浮物、余氯、有机物、硬度离子及氧化性物质逐级去除，为后续RO系统提供SDI≤3、浊度≤0.5NTU的优质进水，从根本上保障整套设备的长期稳定运行。
二、双级反渗透系统：承担95%以上脱盐任务
反渗透（RO）系统是EDI超纯水设备中承担主要脱盐任务的核心单元。
一级反渗透系统：在高压驱动下，水分子透过半透膜，而水中绝大部分溶解性盐类（脱盐率≥99%）、有机物、细菌、病毒等被截留并随浓水排出。一级RO产水电导率一般可降至5~10μS/cm。
pH加药系统：精准调节一级RO产水的pH值，为二级RO提供最佳进水工况，提升整套系统的综合脱盐效率。
二级反渗透系统：对一级RO产水进行二次高精度脱盐，进一步降低电导率，确保EDI进水水质稳定。二级RO产水电导率可降至2~5μS/cm以下，完全满足EDI模块的进水要求。
双级RO组合的优势：双级RO串联运行，综合脱盐率≥99.5%，可适应不同原水水质（市政自来水、地表水、地下水等）。同时，二级RO产水的TOC、胶体、微生物等指标远优于单级RO，对EDI模块的保护效果更优。
三、化学清洗装置（CIP）：膜系统的“保养医生”
化学清洗装置（CIP，Clean-In-Place）配备清洗水箱、清洗水泵及清洗过滤器，可对RO膜及EDI模块进行在线化学清洗。当膜元件表面出现污染物累积（如有机物污堵、金属氧化物沉积、微生物滋生等）导致产水量下降或压差升高时，无需拆卸膜元件即可完成清洗作业。CIP系统大幅缩短了维护停机时间，有效延长膜元件使用寿命，是大型工业超纯水设备不可或缺的配套装置。
四、EDI装置：连续电除盐，绿色高效
EDI（连续电除盐）是整套设备的核心精处理单元。EDI装置将离子交换树脂充夹在阴/阳离子交换膜之间形成EDI单元，在直流电场推动下，淡水室水流中的阴阳离子分别穿过阴阳离子交换膜进入浓水室而被去除。EDI装置的除盐率可高达99%以上。
EDI的核心优势：
- 连续运行：无需停机再生，可24小时不间断产水
- 无需酸碱：离子交换树脂在电场作用下自动再生，无需酸碱化学品
- 产水稳定：出水电阻率稳定在15~16MΩ·cm
- 环保节能：无酸碱废液排放，运行成本低
五、抛光混床系统：终端精制，将水质提升至极限
EDI产水虽已达到较高纯度，但若要达到18MΩ·cm以上的极限超纯水标准，还需要经过抛光混床的终端精处理。
氮封装置水箱：超纯水对空气中的杂质极为敏感，15MΩ·m以上的超纯水暴露在空气中1分钟后水质就会下降至3~4MΩ·m。氮封水箱向密封水箱内充入氮气（压力不大于80KPa），利用氮气的惰性特性防止CO₂等物质溶入水中，保证水箱内的水不受二次污染。
TOC杀菌器：采用185nm波长的紫外线进行催化作用，激发水分子产生高氧化能力的羟基自由基，将水中有机物氧化分解为二氧化碳和水，将TOC（总有机碳）降至1ppb以下。
二级抛光树脂：抛光混床树脂是整套超纯水制备系统的最后一道净水屏障。一级抛光混床将EDI产水净化至16MΩ·cm以上，二级抛光混床进行再抛光，使水质电阻率达18MΩ·cm以上。抛光树脂通常不可再生重复使用，需定期更换。
0.1μm终端膜过滤器：作为超纯水进入用水点前的最后一道关卡，截留极微量颗粒物，确保出水达到电子级水最高标准。
六、全控制系统与系统设计亮点
全控制系统+PLC触摸屏：一键启停，全自动运行，实时在线监测电阻率、TOC、流量、压力等核心参数，设备运行状态可视化，操作简便直观。系统具备自动正反洗、自动报警、故障自诊断等功能，可实现无人值守运行。
在线监测+不合格水自动回流：系统实时监测产水水质，当电阻率或TOC等指标低于设定值时，不合格水自动回流至前段重新处理，确保进入生产线的每一滴水均达标。
U-PVC超洁净管：整套设备管道采用U-PVC超洁净管，具有优异的耐腐蚀性和极低的离子溶出特性，有效避免金属管道可能析出铁、铜等金属离子污染水质。
恒压循环供水：超纯水在管路中持续循环流动，避免死水段，有效抑制微生物滋生，确保末端用水水质始终稳定。
七、总结
大型EDI超纯水设备的完整工艺流程为：
原水 → 多介质过滤器 → 活性炭过滤器 → 阻垢剂加药系统 → 还原加药系统 → 保安过滤器 → 一级反渗透 → pH加药系统 → 二级反渗透 → EDI装置 → 氮封水箱 → TOC杀菌器 → 一级抛光树脂 → 二级抛光树脂 → 0.1μm终端膜过滤器 → 用水点
该工艺通过预处理、双级RO、EDI、抛光混床的四级精制，逐级去除水中的悬浮物、有机物、溶解性盐类及微量离子，最终产出电阻率≥18MΩ·cm、TOC＜1ppb的超纯水，全面满足半导体、新能源电池、生物医药等高端制造业的严苛用水需求。
