超纯水设备TOC控制六级工艺：185nm紫外氧化+EDI+抛光混床，锁定≤1ppb

在半导体芯片制造领域，超纯水是制程不可或缺的“芯片血液 ”。相较于容易监测的离子杂质（电阻率）、颗粒杂质，TOC（总有机碳） 是最隐蔽、最容易被忽视、对先进制程良率杀伤力最强的隐形污染物。

TOC不导电、无法通过电阻率仪表捕捉，常规水质检测极易漏检，但痕量级有机残留，足以干扰光刻反应、造成晶圆表面碳化缺陷、引发批量良率崩盘。本文结合十余年超纯水系统设计与半导体现场运维经验，从TOC原理、污染来源、全流程工艺拦截、系统防护、在线监测 五个维度，完整拆解半导体超纯水TOC≤1 ppb的全套落地控制方案。

一、TOC是什么？为什么半导体必须严控TOC？

1、TOC基础定义

TOC（Total Organic Carbon，总有机碳），指水中所有有机化合物所含碳元素的总含量，是表征水体有机污染程度的核心指标。超纯水中的有机物主要包含：天然水体腐殖酸、富里酸、微生物代谢产物、树脂与管路材质溶出物、空气挥发性有机物、工艺残留小分子有机物等。

2、TOC成为芯片良率杀手的两大核心原因

① 光刻工艺精准干扰，造成图形缺陷 ：在28nm及以下先进光刻、刻蚀、薄膜沉积制程中，即便是ppb 级痕量有机物，也会附着在晶圆表面，干扰光化学反应与薄膜生长均匀性，引发图形偏移、残留、孔洞缺陷，直接降低制程良率。

② 高温工艺碳化，形成永久性报废缺陷 ：残留在晶圆表面的有机物，会在后续高温退火、扩散工艺中发生热解碳化，生成致密碳质黑点，这类缺陷无法通过后续清洗修复，直接导致整片晶圆报废。

3、行业严苛标准底线

依据 SEMI F63 国际半导体标准 ，先进制程超纯水TOC≤1 ppb；7nm 、5nm、 3nm高端先进制程，管控标准进一步收紧至 TOC≤0.5 ppb 。

ppb级精度极其严苛，通俗类比：相当于一个标准奥林匹克游泳池的水量中，仅允许混入一滴墨水，极其微量的有机污染，就足以造成芯片批量不良。

二、TOC三大真实来源：精准定位污染源头

TOC超标绝非单一设备问题，而是「原水带入+系统内生 +外界渗入」三重污染叠加导致，只有精准溯源，才能实现全流程闭环控制。

1、原水原生有机污染（外源基础污染）：市政自来水、地表水普遍含有腐殖酸、富里酸、藻类代谢物等天然大分子有机物；若采用中水、再生水作为补充原水，水体中小分子溶解性有机物占比大幅提升，这类有机物极难拦截，是后端TOC 超标的核心隐患。

2、系统内部次生污染（最易忽视的内源污染） ：这是稳定运行后TOC 反弹的首要原因。活性炭滤芯长期运行菌群滋生、阴阳树脂老化破碎溶出、预处理耗材失效、管路内壁生物膜脱落，都会持续释放有机碳，造成系统TOC居高不下。

3、外界环境渗入污染（运维设计漏洞）：纯水储罐未隔绝空气，会持续吸附空气中的VOC 挥发性有机物；管路接头密封失效、排气阀未达标、非密闭取样，都会引入外源有机污染，破坏终端水质。

三、TOC全流程控制工艺：六级围剿组合策略（行业标准正确流程）

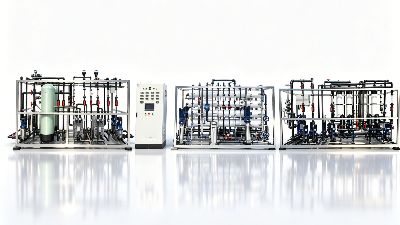

半导体超纯水TOC达标无单一特效药 ，必须依靠「预处理拦截→RO主力脱除 →UV深度氧化 →EDI离子定型→抛光精处理 →系统防二次污染」的全链路协同工艺，层层削减、步步锁水，最终稳定控制在 1 ppb以下。

第一道防线：预处理系统——拦截大分子有机物，减负后端

预处理是TOC控制的基础根基，核心作用是去除原水中绝大部分大分子有机物、胶体有机物，避免后端膜、树脂快速污染衰竭。

强化混凝沉淀：通过精准投加混凝剂、优化絮凝反应工况，可有效去除原水中60%~70% 的大分子天然有机物，大幅降低进水基底TOC。

活性炭深度吸附：颗粒活性炭凭借超大比表面积，强力吸附余氯、大分子有机物、异色异味，可拦截90% 以上原生有机污染。

工程关键提醒：活性炭属于耗材型屏障，吸附饱和后会直接失效、有机物穿透，甚至滋生菌群反向释放TOC 。行业标准运维： 每3个月或累计制水1000吨必须按期更换 。预处理失效，后端再高端的精处理设备也无法兜底TOC指标。

第二道防线：二级反渗透RO系统——TOC主力物理拦截

双级反渗透是TOC减量的核心主力设备，不仅脱盐，更是溶解性有机物的核心物理屏障。一级 RO 可拦截大部分胶体、大分子溶解有机物；高端低压超纯水专用膜组件，综合脱除效率优异。

工程常规工况：原水TOC控制在 200 ppb 以内时，经过双级RO系统深度过滤，产水TOC可稳定降至 10~20 ppb ，为后端深度处理奠定基础。

工艺短板（重点注意） ：RO 膜对大分子有机物拦截效果优异，但对 尿素、小分子中性有机物 拦截率极低，这类顽固有机污染物无法被物理过滤，必须依靠紫外氧化工艺 充分 分解。

第三道防线：185nm紫外VUV氧化——TOC终极焚烧分解（核心关键）

185nm紫外TOC 脱除器是超纯水系统 深度降TOC的核心核心设备 ，是突破RO工艺短板、降解小分子顽固有机物的唯一工程方案。

核心工作原理 ：185nm 短波紫外光具备超高光子能量，可直接激发水分子解离，生成强氧化性 羟基自由基（·OH） 。自由基无差别攻击各类小分子有机物，将其 充分 氧化裂解为二氧化碳与水，从根源消除有机碳污染。

行业标准安装位置（纠正关键错误） ：标准工艺顺序为 二级RO → 185nm UV → EDI → 抛光混床 。UV必须放在 EDI 前端，利用紫外氧化打碎顽固有机物，再由 EDI、抛光树脂处理氧化产物，原文中“UV 置于EDI 后”为致命工艺错误，会直接导致 EDI积碳污染、模块报废。

运维核心要点 ：高品质工业紫外灯额定寿命可达16000 小时，灯管老化后紫外能量衰减， TOC氧化效率断崖式下跌，必须建立定时更换台账，严禁超期服役。新式高端系统支持功率自适应调节，兼顾处理效果与节能降耗。

工艺效果 ：经过185nm 紫外深度氧化后，水中残余顽固小分子有机物基本完全分解， TOC可稳定降至 1 ppb以内，满足 SEMI F63 先进制程标准。

第四道防线：EDI电去离子——固化氧化产物，稳定水质

185nm紫外氧化有机物后，生成的CO₂ 会溶于水体，形成碳酸根、碳酸氢根等微量阴离子，小幅降低水电阻率。 EDI可深度脱除这类无机碳产物与微量残余离子，进一步纯化水质，为终端极致纯水兜底，是 UV 氧化后不可或缺的定型工艺。

第五道防线：核级抛光混床——终端精修归零

抛光混床作为超纯水最后一道精处理屏障，装填不可再生核级高纯抛光树脂 ，无树脂溶出风险。可精准吸附UV氧化残留的微量有机酸、残余有机碳、痕量阴离子， 充分 抹平水质波动。

通过「185nm紫外深度氧化＋ EDI 脱碳＋抛光混床精处理」的黄金组合，可将终端TOC稳定控制在 0.2~0.5 ppb ，适配7nm 及以下高端制程需求。

运维重点 ：核级抛光树脂无法现场再生，吸附饱和后必须整体更换，是高端超纯水系统的核心精密耗材。

第六道防线：系统结构+标准化运维——杜绝二次TOC反弹

绝大多数项目TOC 达标后反弹，并非工艺不足，而是 系统设计缺陷与运维不当造成二次污染 。

设计层面核心管控 ： ① 全程采用PVDF 、高纯PFA半导体级材质，杜绝劣质管材有机溶出； ② 管路严格执行无死角 L/D≤2规范，避免死水滋生微生物、产生代谢型TOC ； ③ 纯水罐采用 氮气正压氮封+加热无菌呼吸器 ，隔绝空气VOC 渗入；④ 全程闭环湍流循环，杜绝静态积水。

运维层面标准动作 ： ① 系统长期停机后必须充分 冲洗，防止有机物累积富集； ② 定期采用 0.5% 食品级过氧化氢循环消杀管路，杀灭生物膜菌群，消杀后 充分 冲洗无残留； ③ 常态化在线水质追踪，杜绝长期不运维导致的内源 TOC 爆发。

纠错说明 ：原文80℃ 高温灭菌不适用于半导体超纯水系统，会损坏PVDF管路、抛光树脂、超滤膜，属于错误运维方式，已全部替换为行业合规低温消杀工艺。

四、TOC在线监测： ppb级隐形污染的精准天眼

TOC无色、无味、无电性，常规电阻率仪表完全无法检测，想要把控水质，必须依靠高精度在线TOC分析仪 实现实时监控。

监测核心价值 ：半导体先进产线停机成本极高，单次TOC 超标未及时发现，可造成晶圆批量报废，单小时产线损失可达数十万美金。在线监测可提前预警耗材失效、管路污染、工艺异常，从源头规避良率损失。

设备选型硬性标准 ：终端水质TOC 常态仅0.2~0.4 ppb，因此分析仪检测精度必须高于水质量级一个等级，需选用检测极限0.02~0.03 ppb的高端在线TOC检测仪 ，满足ppb 级微量波动捕捉需求。

五、全文工艺总结与落地对照表

超纯水TOC 控制不存在单点捷径，是一套 六级全链路组合拳 ：预处理拦源头、RO 减基数、UV 炸顽固有机物、 EDI稳水质、抛光精修归零、结构运维防反弹，缺一不可。

六、结语

TOC管控的核心逻辑：源头削减、中端分解、终端精修、全程防污、实时监控 。半导体超纯水想要稳定满足SEMI F63 先进制程标准，绝非单台设备能够实现，必须严格遵循标准化工艺流程，理顺「 UV 、 EDI、抛光」的正确工艺顺序，搭配合规的系统材质、结构设计与运维体系，才能 充分 解决TOC 超标隐患，守住芯片制程良率的核心底线。
