20吨超纯水设备-预处理+双级RO+EDI+抛光混床工艺

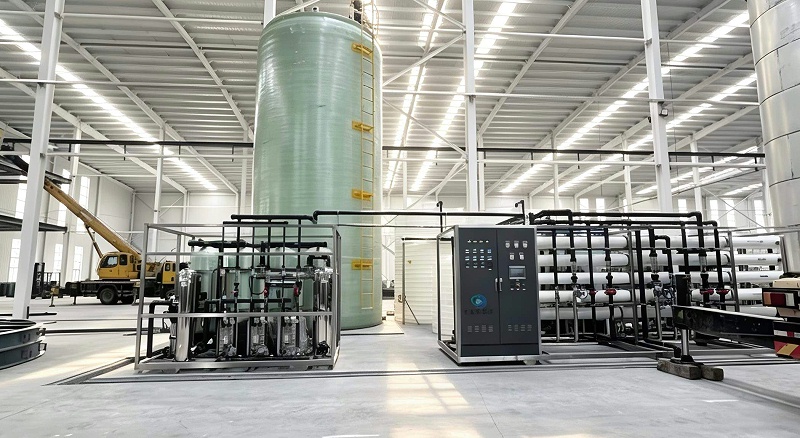

20t/h超纯水设备是半导体晶圆清洗、光伏电池制绒、精密电子制造等高端产业的核心配套装备。这套设备采用“预处理系统+一级RO+二级RO+EDI装置+抛光混床”的五段式全流程工艺，可稳定产出电阻率18.25MΩ·cm、TOC≤1ppb的超纯水，满足先进制程对水质的极限要求。

下面从进水到出水，逐一拆解这套20t/h超纯水设备的完整工艺链条。
一、预处理系统——筑牢第一道防线
预处理是整套超纯水设备的地基工程，核心任务是将自来水“改造”成反渗透膜能够安全接收的进水。原水取自市政自来水管网或工业用水，其中含有悬浮物、胶体、余氯、硬度离子及大分子有机物等杂质，若不预先处理，将直接导致RO膜污堵、氧化、结垢，缩短膜使用寿命。
①多介质过滤器
采用石英砂+无烟煤双层滤料，拦截原水中的泥沙、铁锈、悬浮物、胶体等大颗粒杂质，降低水体浊度。可将出水SDI值稳定控制在＜3，避免杂质划伤后端膜组件。
②活性炭过滤器
利用活性炭巨大的比表面积，高精度吸附水中游离余氯、异色异味、大分子有机物。出水余氯降至＜0.1mg/L，杜绝余氯氧化腐蚀反渗透膜。
③阻垢剂加药系统
在RO膜进水前精准投加高效阻垢剂，防止水中钙、镁等硬度离子在膜表面结垢堵塞。加药量根据原水硬度自动调节，确保RO膜长期稳定运行。
④还原剂加药系统
投加亚硫酸氢钠（SBS）等还原剂，彻底消除水中残余氧化性物质（余氯、臭氧等），保护RO膜不被氧化损伤。
⑤保安过滤器
作为预处理最后一道防线，采用5μm高精度PP滤芯，拦截前端可能脱落的活性炭颗粒、树脂碎片和细微杂质，杜绝颗粒物进入高压RO系统。
二、一级反渗透系统——主力脱盐
预处理合格的水进入一级RO系统。在高压泵的驱动下，水分子穿透半透膜，而97%-99%的溶解盐、胶体、细菌及大分子有机物被截留在浓水侧排出。
核心设计参数：
•采用进口品牌RO膜（美国陶氏/海德能），单支膜脱盐率≥99.5%
•产水电导率稳定＜20μS/cm
•系统回收率70%-75%
•配备在线产水电导率仪、浓水流量计、段间压力表
三、二级反渗透系统——深度提纯
一级RO产水进入二级RO系统，进行二次深度提纯。
关键设计——pH调节：在二级RO进水端设置pH加药系统，精准投加NaOH将进水pH调至弱碱性（8.0-8.5）。水中溶解的CO₂在此pH条件下转化为HCO₃⁻离子，从而被二级RO膜高效截留去除。
核心设计参数：
•产水电导率稳定＜5μS/cm
•系统回收率80%-90%
•二级RO产水水质稳定满足EDI进水标准（电导率＜40μS/cm）
•二级RO浓水回流至原水罐再利用，节约用水
四、化学清洗装置——膜系统“急救包”
RO膜在长期运行过程中，可能因胶体污染（一段压差升高）、结垢（二段压差升高）或微生物滋生导致性能下降。化学清洗装置可定期对RO膜进行在线化学清洗，恢复膜性能，延长膜使用寿命。
清洗系统包括：清洗水箱（带加热功能）、清洗水泵、5μm清洗过滤器、配套阀门管路。可根据污染类型选择酸性清洗剂（去除结垢）或碱性清洗剂（去除胶体/有机物）。
五、EDI电去离子装置——深度连续除盐
EDI是整个系统实现深度连续除盐、无需酸碱再生的核心单元。它整合了电渗析和离子交换技术，在直流电场驱动下，水中残余的阴阳离子通过选择性离子交换膜定向迁移至浓水室排出。同时，水电离产生的H⁺和OH⁻对填充树脂进行连续在线再生。
核心优势：
•无需酸碱化学再生，无废液排放
•24小时连续运行，不会因再生而停机
•产水电阻率可达15-18MΩ·cm
•全自动PLC控制，运行稳定
EDI进水保障：配置在线电导率仪、流量开关、压力保护，确保进水水质和流量满足EDI模块运行要求。
六、抛光混床系统——极限精制
EDI产水电阻率虽已达15-18MΩ·cm，但距离18.25MΩ·cm的理论极限仍有差距。抛光混床系统是完成最后“临门一脚”的精制单元。
①氮封装置水箱
超纯水一旦接触空气，会迅速吸收空气中的CO₂，导致电阻率急剧下降。氮封水箱向密封水箱内充入高纯氮气，利用氮气的惰性特性在水面形成保护气层，隔绝空气，杜绝CO₂、细菌、尘埃等杂质溶入水中。氮封水箱是半导体级超纯水存储的标准配置。
②TOC紫外杀菌器
采用185nm+254nm双波长紫外灯：
•185nm UV：激发水分子产生强氧化性羟基自由基，将水中痕量有机物（TOC）彻底氧化分解为CO₂和H₂O
•254nm UV：破坏微生物DNA，高效杀菌，控制细菌滋生
通过TOC紫外杀菌器，确保出水TOC≤1ppb。
③二级抛光树脂
采用核级抛光混床树脂——经过高度纯化、几乎无溶出物的特殊离子交换树脂。在抛光混床内，阳树脂和阴树脂按特定比例混合装填，吸附水中痕量的金属离子和阴离子，将电阻率从15-18MΩ·cm推至≥18.25MΩ·cm的理论极限值。
④0.1μm终端膜过滤器
作为产水进入车间前的最后一道物理屏障，采用0.1μm高精度滤芯，拦截管路中可能脱落的树脂碎片、细菌和细小颗粒物，确保终端用水颗粒度完全满足集成电路工艺要求。
七、全控制系统与在线监测
这套20t/h超纯水设备搭载全自动PLC控制系统+触摸屏人机界面，实现一键启停、全自动运行，常规工况无需人工值守。
控制系统的核心功能：
•PLC程序控制：实现制水、冲洗、保护全流程自动化
•触摸屏人机界面：实时显示工艺流程图、运行参数、报警信息
•在线监测仪表：配备高精度在线电阻率仪、TOC分析仪、流量计、压力传感器
•不合格水自动回流：当在线监测发现水质不合格时，系统自动将不合格水回流至前段重新处理，确保合格水才能进入产水箱和用水点
•多重联锁保护：缺水保护、高压保护、过载保护、水质超标自动停机
八、U-PVC超洁管道与恒压循环管路
超纯水“制造出来”只是第一步，在输送过程中保持纯度才是真正的挑战。
U-PVC超洁管道（物理洗净级UPVC）
•专用超纯水输送管道，内壁经特殊洁净处理
•从材质上杜绝金属离子析出污染，避免管路自身成为污染源
•管件连接采用专用胶合剂粘接或热熔焊接，确保连接处无死角、无溶出物
恒压循环管道
•纯水在管道内必须24小时不间断循环，确保末端始终保持流动状态
•恒压循环供水系统通过变频调节实时维持管网压力恒定
•循环流动能有效冲刷管壁，防止颗粒沉积和微生物滋生
•末端回水流速≥1.5m/s，维持湍流状态
九、关键性能指标总览
指标项目 设计值
产水量 20t/h（25℃）
产水电阻率 ≥18.25MΩ·cm
TOC ≤1ppb
颗粒物（≥0.1μm） ＜1个/mL
微生物 ＜1CFU/100mL
系统回收率 ≥65%
管道材质 U-PVC超洁管道
控制方式 PLC全自动+触摸屏
监测方式 在线监测，不合格水自动回流
系统设计寿命 15-20年
十、总结
这套20t/h超纯水设备，从预处理系统的逐级拦截，到双级RO的高效脱盐，再到EDI的深度连续除盐，最后经抛光混床将水质精修至18.25MΩ·cm的理论极限——五段式工艺层层递进，U-PVC超洁管道杜绝金属离子二次污染，全自动PLC控制+在线监测+不合格水自动回流确保产水万无一失。
