台积电3nm、5nm先进芯片制程对生产用水纯度要求达到行业物理极限。台积电半导体超纯水设备标准要求出水电阻率稳定在18.2MΩ·cm（25℃理论极限值），TOC＜1ppb，DO＜1ppb，金属离子含量＜0.1ng/L。这是目前半导体超纯水的最高执行标准，完全适配EUV光刻、精密晶圆清洗等核心工序，直接决定高端芯片的生产良率与性能稳定性。
这一极限纯度是如何实现的？台积电高端晶圆产线统一采用“全膜法+EDI+抛光终端精制”四段式专属工艺，整套系统摒弃传统粗放式净水方案，遵循“逐级过滤、分层脱盐、终端精制、闭环防污染”的核心逻辑，层层严控水质杂质。完整工艺链路为：原水→原水箱增压→预处理系统→一级RO→二级RO→EDI→中间纯水箱→TOC紫外降解→抛光混床→脱气膜→循环管网→终端过滤→晶圆清洗用水点。
下面为大家分步拆解四段核心工艺的设备配置、运行原理与水质管控价值，清晰看懂18.2MΩ·cm芯片级超纯水的实现逻辑。
第一段：预处理系统——后端设备核心防护防线
预处理是整套超纯水工艺的基础防线，也是保障高端系统长期稳定运行的关键。核心作用是提前去除原水中的大颗粒杂质、残余余氯、硬度离子、胶体悬浮物，从源头规避后端RO膜氧化、结垢、堵塞以及EDI模块污染失效问题，为后端高精密度脱盐工艺筑牢进水基础。
四大核心单元功能拆解：
①多介质过滤器：采用石英砂+无烟煤双层复合滤料，高效拦截原水中的泥沙、铁锈、悬浮物、胶体等大颗粒杂质，有效降低水体浊度，将进水SDI值稳定控制在4以内，彻底避免硬质颗粒物划伤后端精密反渗透膜组件。
②椰壳活性炭过滤器：凭借超高吸附性能，精准吸附水中游离余氯、异色异味、大分子有机物，将出水余氯降至0.01ppm以下。余氯是反渗透膜的头号腐蚀杀手，该单元可彻底杜绝余氯氧化破坏RO膜聚酰胺层，是延长膜元件使用寿命的核心保障单元。
③钠离子软化器：通过离子置换原理，精准置换去除水中钙、镁硬度离子，从根源杜绝反渗透膜表面碳酸钙、碳酸镁结垢堵塞问题，保障后端脱盐系统长期低故障、高稳定运行。
④5μm保安精密过滤器：作为预处理最后一道屏障，拦截前端滤料碎屑、细微固体杂质，杜绝颗粒物进入高压反渗透系统，全方位保护精密膜组件，避免设备磨损与水质二次污染。
第二段：双级反渗透RO系统——初级大规模脱盐核心
双级反渗透是台积电等高端晶圆厂的标配核心工艺。普通单级反渗透脱盐精度有限，无法去除水中微量碳类杂质与残余盐分，完全达不到3nm/5nm先进制程进水标准，必须依托两级RO联动，实现高效、稳定的初级大规模脱盐，大幅降低后端EDI深度脱盐负荷。
一级RO净化：通过高压驱动半透膜筛分原理，高效截留去除水中97%-99%的溶解盐、胶体、细菌、大分子有机物等杂质，处理后产水电导率稳定＜20μS/cm，完成水体绝大部分盐分脱除，实现水质初步纯化。
pH调节+二级RO精脱盐：对一级RO产水进行精准pH调节，优化水体离子形态，再次深度截留残余盐分、溶解二氧化碳及碳类杂质，处理后产水电导率稳定＜5μS/cm。双重脱盐工艺大幅减轻EDI模块处理压力，提升整套系统的水质均匀度与运行稳定性。
第三段：EDI电去离子系统——深度连续除盐
EDI电去离子系统是半导体超纯水深度脱盐的核心单元，承接双级RO纯化后的优质水体，依托电场驱动水中阴阳离子定向迁移、分离，精准去除水中残余微量阴阳离子、活性硅、重金属痕量杂质，实现水质深度提纯。
相较于传统酸碱再生混床工艺，EDI最大优势在于可实现树脂在线自再生，无需酸碱化学药剂辅助再生，全程无废液污染、无水质波动，可24小时连续稳定产水，完美适配晶圆厂不间断量产工况。经过EDI深度处理后，出水电阻率可稳定达到15~17MΩ·cm，为终端精制拉升至18.2MΩ·cm理论纯水标准筑牢核心基础。
第四段：终端抛光精制系统——芯片级18.2MΩ·cm达标关键
终端抛光精制是台积电高端制程独有的严苛工艺环节，也是区分普通工业超纯水与芯片级超纯水的核心关键。经过前三级工艺处理后，水质已达高纯水标准，再通过多重终端精密处理，彻底剔除痕量杂质，将水质拉升至半导体18.2MΩ·cm理论纯水极限标准。
①185nm TOC紫外降解：采用短波紫外氧化技术，高效氧化分解水中微量残留有机物，严格把控出水TOC含量＜1ppb，彻底杜绝有机杂质引发的芯片光刻图形缺陷、良率衰减问题。
②核级抛光混床：搭载高端核级超纯水树脂，极致捕捉水体中痕量残余离子、微量杂质，将出水电阻率精准拉升至18.2MΩ·cm的物理理论极限，实现水体极致纯化。
③真空脱气膜：通过真空脱气技术精准去除水中溶解氧，将DO含量严控在1ppb以下，避免硅片在清洗、高温氧化工序中发生表面氧化，杜绝晶圆氧化缺陷，保障芯片制程精度。
④0.05μm终端微滤：高精度拦截树脂碎屑、纳米级微小颗粒、微量悬浮杂质，彻底杜绝纳米颗粒污染精密晶圆电路、造成短路断路故障。
⑤氮气密封循环管网：全程密闭式管路设计，氮气密封隔绝空气，杜绝外界二氧化碳、粉尘、杂质造成水质二次污染，通过恒压循环供水模式，稳定为光刻、精密清洗、刻蚀等所有芯片核心工序提供达标超纯水。
总结：四段式工艺的逻辑闭环
从预处理去除基础污染物、保护后端设备，到双级RO大规模高效脱盐，再到EDI深度连续除盐提纯，最后经终端抛光精制将水质推至18.2MΩ·cm理论极限——这套全膜法+EDI+抛光终端精制四段式工艺，形成了半导体芯片级超纯水制备的完整逻辑闭环，也是台积电先进制程稳定量产的核心水质保障。

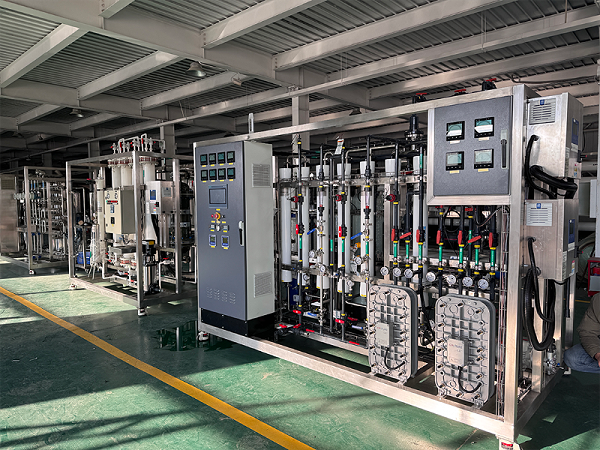

信德水处理（苏州）深耕超纯水设备定制生产，熟练掌握半导体全膜法+EDI+终端精制核心工艺，可精准匹配3nm/5nm/7nm等不同等级芯片制程用水需求，按需定制高稳定性半导体级超纯水系统。如果您需要了解半导体级超纯水系统的定制方案、工艺升级、现场改造服务，欢迎随时联系我们获取专属技术方案。
